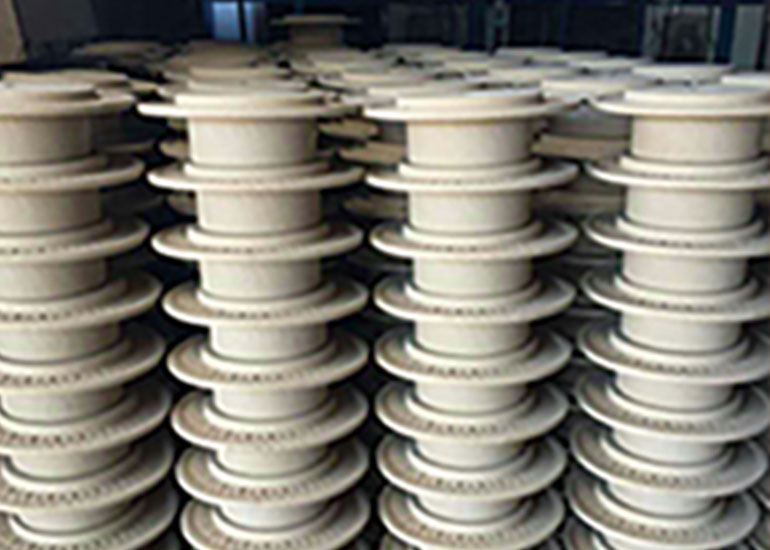

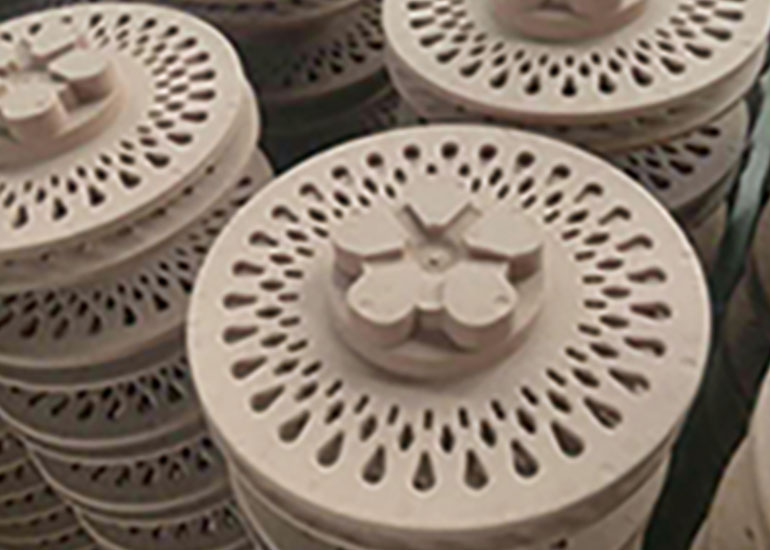

产品介绍:

1.树脂粘度低，芯砂流动性好，更好的芯砂表面质量。

2.混砂后有较长的使用时间，脱模性能好。

3.砂芯初强度高，提高制芯效率。

4.树脂加入量少，节省成本，发气量低，溃散性好。

5.显著改善锈件表面，减少气孔，脉纹等现象。

6.低气味，低发烟，改善作业环境。

使用方法:

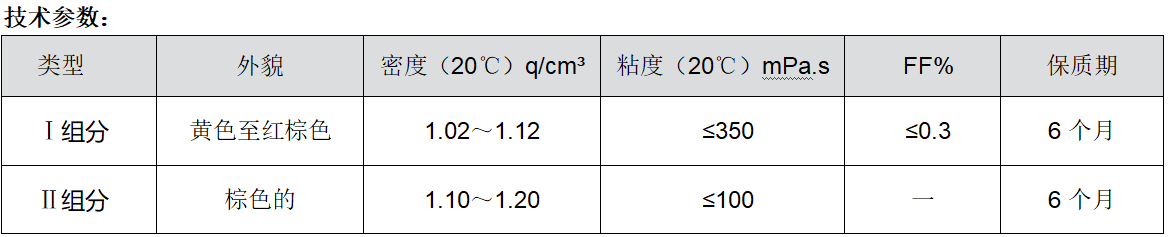

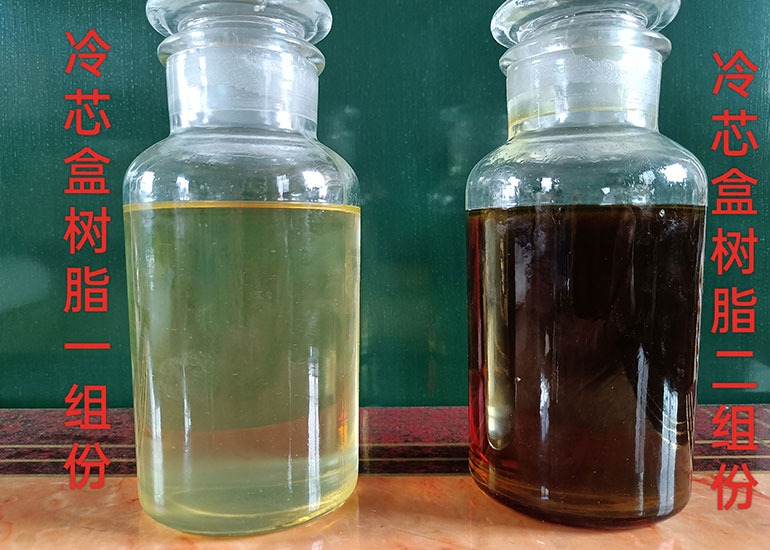

1、树脂及催化剂加入比例
树脂加入量：组分Ⅰ：0.3%~1.0%（占砂重），组分Ⅱ：0.3%~1.0%（占砂重）。两个组分的比例在（55~50）：（45~50）之间可调；
Ⅰ组分高，砂芯初强度高、发气量小；Ⅱ组分高，芯砂可使用时间长，终强度高、脱模效果好、浇注烟气和发气量大，铸件光亮碳和气孔缺陷风险增大；
催化剂用量：通常在 0.5~1.5kg/ 吨砂，影响催化剂用量的因素有：设备、模具、砂芯大小与形状， 砂温、和环境温度等有关，通常夏季催化剂用量最小，冬季用量最大。

2、混砂工艺
若采用间隙式混砂机，不同种类的混砂设备混砂时间不同，根据设备生产厂家推荐的混砂时间进行调整，以确保树脂混合均匀为标准；
树脂加入顺序：先加I组分树脂，与砂混合数秒后，再加入Ⅱ组分树脂，混砂均匀后尽快使用；
根据砂芯大小控制好混砂量，混合好的芯砂必须在可使用时间内用完，建议使用时间不超过1小时；
考虑到树脂粘度和砂温的影响，建议冬季低温季节时，混砂时间比夏季延长15%-50%。

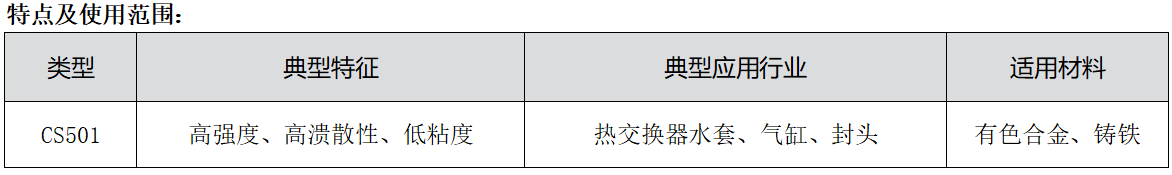

冷箱树脂CS501

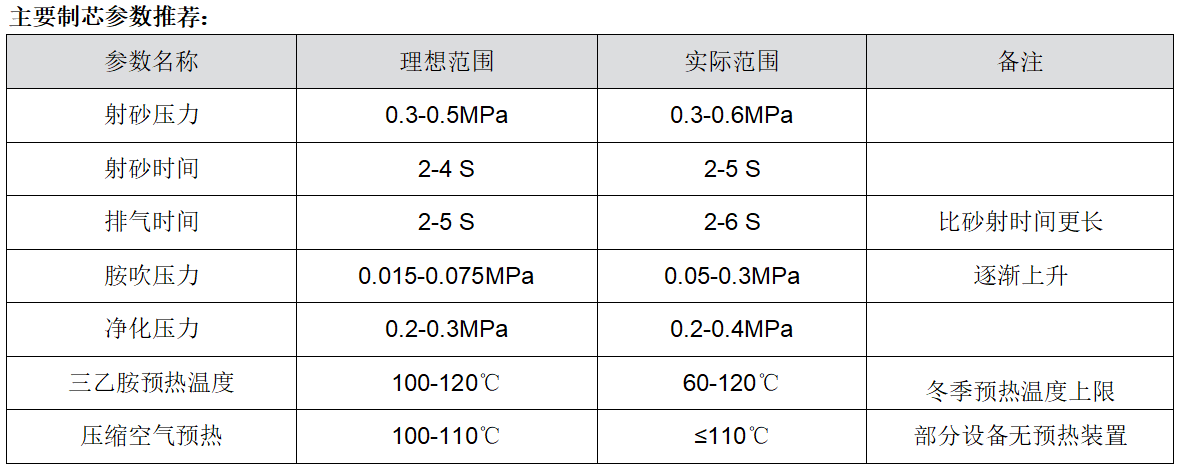

*建议净化时间为固化时间的2-3倍，以减少砂芯中残留的三乙胺，改善工作环境。

注意事项:

1.本产品需密封，防止受潮结块。

2.本产品刺激眼睛皮肤，一旦接触眼睛立即用流动清水冲洗或就医。

3.产品易燃，应远离火源，在起火时用干粉灭火。

4.装卸小心轻放。

规格包装：
220KG/桶;500KG/桶；1000KG/罐。
